1. Zielsetzung¶

Kurze Zusammenfassung:

• Entwicklung einer modularen Tastatur, bestehend aus Basis- und Erweiterungsmodulen.
• Module sollen auch einzeln funktionsfähig sein.
• Fokus: ISO-DE Layout, Hotswap, adressierbare RGB-LEDs, Wireless (optional), modulare Erweiterbarkeit.

2. Projektinformationen¶

• Teilnehmer:
  • Markus Wolf: Projekt Manager & Entwickler
  • Nicolai Stemmer: Entwickler
• Budget: 250–300 €
• Deadline: 31.01.2026 (nicht hart)
• Projektart: Privat, evtl. später kommerziell

3. Anforderungen¶

3.1 Module¶

Muss:

• Basis Tastatur
• Num-Pad
• Macro-Pad
• Rotary-Encoder-Pad

Kann:

• Mini OLED Display-Pad
• Stream Deck-Pad

3.2 Verbindungen¶

• Verbindung Basis -> Module: Pogo Pins + Magnete
• Basis Tastatur: USB-C, Bluetooth, 2,4 GHz USB Dongle
• Jedes Modul: eigenständiges USB HID Gerät (Vorschlag)

3.3 Layout¶

• ISO-DE Layout
• Basis Layout: Link

3.4 Bauart & Material¶

• Gasket Mount Design
• Plate: Metall
• Gehäuse: Metall, Plastik, 3D-Druck möglich
• Hotswap für Keyswitches
• RGB-LEDs: Individuell adressierbar

3.5 Stromversorgung¶

• Wunsch Akku: ≥3000 mAh

3.6 Software¶

• Offen, noch nicht definiert

4. Projektablauf (Scrum-basiert)¶

1. Planung & Konzept
2. PCB Hardware-Design
3. Firmware Entwicklung
4. PCB Fertigung
5. 3D-Modellierung Gehäuse
6. Prototypen-Test & Iteration
7. Dokumentation & Abschluss

• Scrum-Meetings: alle 2 Wochen
• Tickets & Aufgaben: Redmine

5. Definition of Done¶

• Alle Projektpunkte erfüllt
• Funktionelle Tastatur
• Benutzbar in der Praxis

6. Budgetaufteilung (ungefähr)¶

• Switches: 20–40 €
• PCB: 50–120 € (für 5 Stk.)
• Case: 50–100 €
• Keycaps: 20–80 €
• USB Dongle: 20 €

BOM (Bill of Material)¶

Hier werden alle Ausgaben Dokumentiert und Aufgelistet

7. Zusätzliche Infos¶

• Git Repo
• Pogo-Pins Video

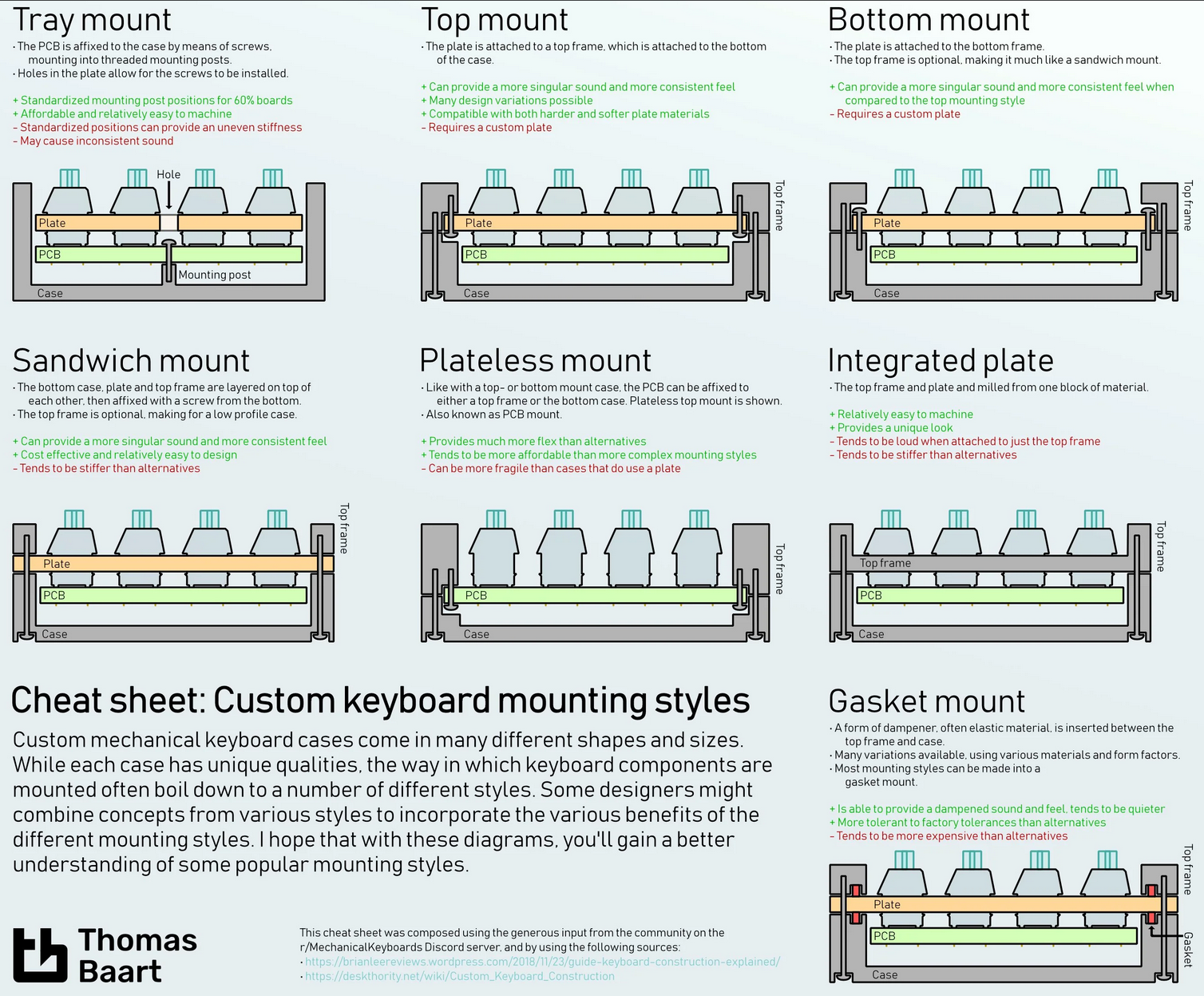

• Gasket Mount Visualisierung:
